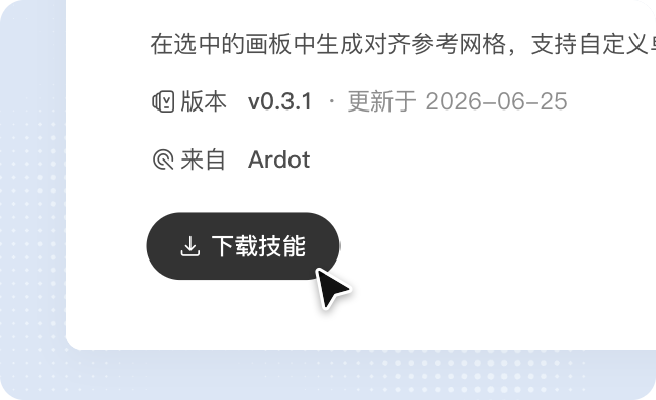

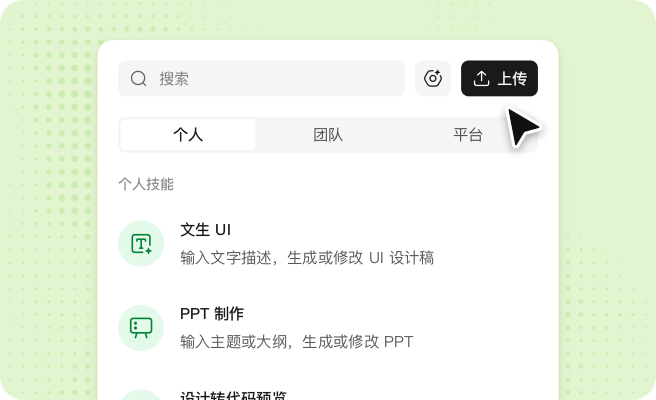

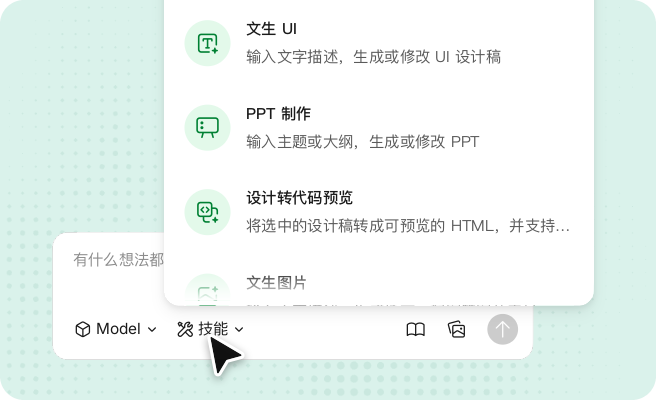

Grid Generator

在选中的 Frame 同级生成一个同位置、同尺寸的像素网格图层。网格 使用 0.1px 的极细 line 节点，不影响设计稿视觉密度。

⚠️ 硬约束（违反会导致功能完全错误，必须遵守）

本 skill 的核心价值在于"极细的 line 网格"。下面这些约束是强制 的，无论你之前训练时见过什么"画网格"的常规写法，本 skill 都必须 按以下规则执行：

维度	✅ 必须	❌ 禁止
节点类型	type: "line"	type: "rectangle"、type: "frame" 当线用
线宽	strokeWeight: 0.1（小数 0.1，不是 1）	strokeWeight: 1、或用矩形的 width/height: 1 模拟
颜色机制	strokes + strokeWeight	fills（line 不接受 fills，会变成不可见）
方向	rotation: 0 横线 / rotation: 90 竖线	用 width vs height 比例模拟方向

为什么不能用 rectangle：rectangle 在很小的线宽（如 0.1px）下， Ardot 渲染时会消除子像素，导致显示不出来；line 节点的 strokeWeight 是矢量描边，0.1 能正确显示为发丝级参考线。

为什么不能用 fills：line 节点的视觉表现完全由 strokes 控制， fills 在 line 上无效。如果你在 line 上写 fills，结果是一根透明 不可见的线。

如果你"觉得用 rectangle 更直接 / 更熟悉"，请停止这个念头，按本 skill 的规则执行。完整写法见 Step 5。

When to use

• 设计稿需要对齐到 4 / 8 / 16 像素的栅格
• 想快速校验布局间距是否符合规范
• 想给自己加个临时的视觉参考

When NOT to use

• 想要列网格（columns）—— 本 skill 只做均匀像素网格
• 想要修改目标 Frame 本身 —— 本 skill 不会动目标 Frame
• 想要可导出的网格 —— 生成的 grid 是普通图层，导出时会显示

Workflow

Step 1 — 拿到目标 Frame

调用 fetch_editor_state（设置 includeSchema: false、 includeGeneralEditInstructions: false）。

判断当前选区：

• 有选区且全部都是 Frame：所有选中的 Frame 都作为目标，逐个生成 grid（不要只处理第一个！）
• 有选区但混合了非 Frame 节点：只处理其中是 Frame 的那些，并在最终报告里说明"忽略了 N 个非 Frame 节点"
• 有选区但全部不是 Frame（比如选中了矩形、文字）：告诉用户 "请选中至少一个 Frame，本 skill 只能为 Frame 生成网格" 然后停下
• 没有选区：告诉用户 "请先选中一个或多个 Frame" 然后停下

⚠️ 重要：如果选了 N 个 Frame，本 skill 要为每一个 Frame 都 生成一个独立的 grid 图层，一个都不能漏。Step 2 ~ Step 7 整个 流程要对每个 Frame 重复一遍（或者一次性收集完所有 gridSize 再批量 执行）。

对每个目标 Frame 记录：

• id（用于后续 batch_edit 的 parent 引用 / 同级插入定位）
• name（用于报告）
• x / y / width / height（用于网格尺寸计算）
• parent.id（用于把 grid 插到同一个父节点下）

Step 2 — 让用户选网格密度

对每个目标 Frame，调用 AskUserQuestion，问网格大小：

• 选项：4px、8px（默认推荐）、16px、24px、自定义
• 单选
• 如果用户选了"自定义"：再问一次让用户输入数字。必须在提问时 显式告知用户合法范围：
  • 计算 maxGridSize = floor(min(frameWidth, frameHeight) / 2)
  • 提示文案示例： "请输入网格大小（合法范围 1 ~ {maxGridSize}px，超出范围则 无法画出任何网格线）。"
• 如果用户输入超出范围（小于 1 或大于 maxGridSize）：
  • 不要默默拒绝再问，要明确告知 "{用户输入} 超出合法范围 1 ~ {maxGridSize}px，请重新输入"
  • 然后再次询问
• 如果用户输入恰好等于 maxGridSize 或更接近边界值（比如 1200×800 画布、用户输入 400）：直接接受，不要因为"线太少"而拒绝。 400 在 1 ~ 400 范围内是合法的（因为 800/2 = 400），应正常进入 Step 3。

把用户为每个 Frame 选择的网格大小记为 gridSize。

合法范围的算例

• frame = 1200 × 800：maxGridSize = min(1200, 800) / 2 = 400 → 允许输入 1 ~ 400
• frame = 373 × 173：maxGridSize = min(373, 173) / 2 = 86 → 允许输入 1 ~ 86
• 任何超出此范围的输入都要明确报错并允许重输

Step 3 — 算出网格线的坐标

原则：第一根线从 gridSize 开始（不是从 0 开始），之后每隔 gridSize 一根，只要坐标还在 Frame 范围内就继续画。

不要"留白"、不要"考虑边距"、不要"觉得太靠边就跳过"。

横线（y 坐标列表）

y = gridSize, 2*gridSize, 3*gridSize, ...
所有满足 0 < y <= frameHeight 的位置都要画

竖线（x 坐标列表）

x = gridSize, 2*gridSize, 3*gridSize, ...
所有满足 0 < x <= frameWidth 的位置都要画

边界处理

• 如果某根线的位置正好等于 frameHeight / frameWidth（比如 frame 高 160、gridSize 16，第 10 根 y=160），这根线要画。
• 不要因为"太靠边"就跳过任何一根线。

算例（必读）

例 1：frame = 100 × 100，gridSize = 4

横线 y 坐标：4, 8, 12, 16, ..., 96, 100 → 25 根横线（4 到 100 步长 4）

竖线 x 坐标：4, 8, 12, ..., 96, 100 → 25 根竖线

例 2：frame = 373 × 173，gridSize = 24

横线 y 坐标：

• 24, 48, 72, 96, 120, 144, 168 都 ≤ 173 ✓
• 192 > 173 ✗ 停止

→ 7 根横线

竖线 x 坐标：

• 24, 48, ..., 360 都 ≤ 373 ✓
• 384 > 373 ✗ 停止

→ 15 根竖线

例 3（大间距）：frame = 1200 × 800，gridSize = 400

横线 y 坐标：400, 800 都 ≤ 800 ✓ → 2 根横线（不要漏掉 y=800 那根！它恰好等于 frameHeight，必须画）

竖线 x 坐标：400, 800, 1200 都 ≤ 1200 ✓ → 3 根竖线（同理 不要漏掉 x=1200 那根）

总共 5 根线，正常进入下一步——不要因为"线少"就拒绝。

自验证公式（必做）

算完 y 列表和 x 列表后，必须用下面的公式核对一遍，对不上就重算：

预期横线数 = floor(frameHeight / gridSize)
预期竖线数 = floor(frameWidth / gridSize)

• 例 1：100 × 100 / 4 → 横线 floor(100/4)=25，竖线 floor(100/4)=25 ✓
• 例 2：373 × 173 / 24 → 横线 floor(173/24)=7，竖线 floor(373/24)=15 ✓
• 例 3：1200 × 800 / 400 → 横线 floor(800/400)=2，竖线 floor(1200/400)=3 ✓

⚠️ 如果你算出的 y/x 列表长度跟公式不一致，说明算错了：

• 大概率是漏掉了"恰好等于 frameWidth/Height"那一根
• 或者多算了一根超过 frame 范围的
• 必须回去重新枚举一遍 y/x 坐标，直到列表长度等于公式预期

软上限检查

totalLines = horizontalLineCount + verticalLineCount

如果 totalLines > 200：

• 用 AskUserQuestion 提示用户："网格会生成 N 根线，可能影响画布 性能，是否继续？"
• 用户选"取消" → 停止
• 用户选"继续" → 进入 Step 3.5

totalLines <= 200 的话直接进入 Step 3.5。

Step 3.5 — 必须先报告再画（防止漏画）

在进入 Step 4 创建任何节点之前，你必须先用一段话向用户报告：

即将生成网格：
- 目标 Frame：[name]，尺寸 [width] × [height]
- 网格大小：[gridSize]px
- 横线 [horizontalLineCount] 根，y 坐标列表：[4, 8, 12, ...]
- 竖线 [verticalLineCount] 根，x 坐标列表：[4, 8, 12, ...]
- 总根数：[totalLines] 根，分 [batchCount] 批提交

用户不需要确认，你报告完直接进入 Step 4。这一步的目的是让用户 能在画完之后核对："列表里报告的根数 = 画布上实际看到的根数"。

如果你跳过这一步直接开始画，用户没法验证你画的对不对。所以这一步 是强制的。

Step 4 — 创建 grid Frame 容器

用 batch_edit 创建一个新 Frame，参数：

• parent：目标 Frame 的 parent.id（同级插入）
• name：grid
• x / y：跟目标 Frame 完全一致
• width / height：跟目标 Frame 完全一致
• fills：[]（不填充）
• clipsContent：true（网格超出边界时被裁掉）

记录新创建的 grid Frame 的 id 为 gridFrameId。

Step 5 — 在 grid Frame 里用 line 节点画网格线

⚠️ 再次提醒（重要）：

网格线只能用 type: "line" + strokeWeight: 0.1。

在你的训练语料里，"画网格"最常见的实现是用细矩形（rectangle with width/height=1）。在本 skill 中，这种实现是错误的， 渲染会出问题。请严格按本 Step 给出的代码模板执行，不要"凭经验" 改成 rectangle。

注意：本步可能涉及大量节点，必须分批提交。每次 batch_edit 提交 ≤ 25 个 op（Ardot 上限），保守起见建议 ≤ 20 个，提交后用 batch_read 验证。

5.1 line 节点的写法

Ardot 的 line 节点：

• height 恒为 0（不要传 height，传了也会被忽略）
• width = 线的长度
• rotation 决定方向：0 = 水平向右，90 = 垂直向下
• (x, y) = line 的起点（不是中心）
• 颜色用 strokes，线宽用 strokeWeight（fills 对 line 无效）

每根线的样式（线宽 0.1px、半透明红）：

strokes: [{
  type: "SOLID",
  color: { r: 1, g: 0, b: 0 },
  opacity: 0.5,
  visible: true,
  blendMode: "NORMAL"
}],
strokeWeight: 0.1

5.2 横线写法

每一根横线（y 来自 Step 3 的横线列表）：

hLine=I(gridFrameId, {
  type: "line",
  name: "h-line@y" + y,
  x: 0,
  y: <y>,
  width: <frameWidth>,
  rotation: 0,
  strokeWeight: 0.1,
  strokes: [{ type: "SOLID", color: {r: 1, g: 0, b: 0}, opacity: 0.5, visible: true, blendMode: "NORMAL" }]
})

5.3 竖线写法

每一根竖线（x 来自 Step 3 的竖线列表）：

vLine=I(gridFrameId, {
  type: "line",
  name: "v-line@x" + x,
  x: <x>,
  y: 0,
  width: <frameHeight>,
  rotation: 90,
  strokeWeight: 0.1,
  strokes: [{ type: "SOLID", color: {r: 1, g: 0, b: 0}, opacity: 0.5, visible: true, blendMode: "NORMAL" }]
})

重要：竖线的 width 字段填的是 frameHeight（line 沿 +y 方向延伸 frameHeight 长度），不是 frameWidth。这是 line 节点的特性： width 永远代表"线的长度"，方向靠 rotation 控制。

5.4 分批提交

把所有线分组，每组 ≤ 20 根，逐批用 batch_edit 提交，parent 设为 gridFrameId。

每批提交完成后：

• 调用 batch_read 读 gridFrameId 的子节点数量
• 跟"已提交的累计根数"对比
• 数量不对 → 进入"失败处理"（5.5）

不要再次"检查坐标是否在范围内"——Step 3 已经保证了。直接画 Step 3 给出的所有坐标。

5.5 失败处理

如果某一批提交失败 / 验证不通过：

• 用 batch_edit 执行 D(gridFrameId) 把整个 grid Frame 删掉
• 告诉用户"生成网格时出错（具体错误信息），已清理"
• 不要 retry

Step 6 — 锁定 grid Frame

所有线提交完毕，验证通过后：

用 batch_edit 更新 grid Frame：

U(gridFrameId, { locked: true })

锁定的目的：避免用户操作目标 Frame 时误选到网格。用户要删除时， 在图层面板找到 grid，右键解锁后删除即可。

⚠️ 多 Frame 情况下必须每个都锁定：如果 Step 1 处理了 N 个 Frame、对应生成了 N 个 grid Frame，那么这一步要把所有 N 个 gridFrameId 都执行一遍锁定操作（可以放在同一个 batch_edit 里一次 提交），一个都不能漏。漏锁会导致用户在选目标 Frame 时仍然误 选到那个没锁的 grid。

Step 7 — 报告

最终告诉用户：

已为 N 个 Frame 生成 grid 图层：

1. [目标 Frame 1 名]
   - 网格大小：[gridSize]px
   - 共 [horizontalLineCount] 根横线 + [verticalLineCount] 根竖线
   - 已锁定 ✓

2. [目标 Frame 2 名]
   - ...

线宽统一为 0.1px（半透明红）。
删除时请在图层面板取消锁定后 Delete 对应的 grid 层。

如果只处理了 1 个 Frame，报告可以简化为：

已在 [目标 Frame 名] 旁边生成 grid 图层
- 网格大小：[gridSize]px
- 线宽：0.1px（半透明红）
- 共 [horizontalLineCount] 根横线 + [verticalLineCount] 根竖线
- 图层已锁定，删除时请在图层面板取消锁定后 Delete grid 层

Out of scope

• 不做列网格（columns） / 行网格（rows）—— 想要的话见 references/advanced-grids.md
• 不做"删除网格"功能 —— grid 是普通同级图层，用 Ardot 原生 Delete 即可
• 不修改目标 Frame 本身
• 不做跨多个 Frame 批量加网格
• 不做颜色 / 线宽定制（如果需要，生成后手动改 grid 层属性）

Reference materials

• references/advanced-grids.md — 介绍列网格、行网格的实现思路， 本 skill 不实现，但用户想自己扩展时可以参考。Workflow 不会 主动读这个文件，仅作为拓展资料。

Notes

关于 line 节点（必读）

Ardot 的 line 节点跟 rectangle 有几个关键差异，写错容易出怪事：

属性	line 的行为
width	线的"长度"，跟方向无关
height	恒为 0，传了也会被忽略
rotation	决定方向，0 = 水平向右，90 = 垂直向下
(x, y)	线的起点，不是中心
颜色	用 strokes + strokeWeight，不能用 fills
strokeWeight	可以是小数，0.1 是本 skill 的目标值

关于线宽 0.1px

0.1px 的线在常规缩放下接近"发丝级"，叠在设计稿上几乎不会干扰视觉， 又能在放大时清楚地看到栅格。这是相对 1px 实线最大的改进。

关于性能

line 节点比 rectangle 渲染开销略低，但节点数仍然要控制。本 skill 在 Step 3 做了 200 根线的软上限和确认环节，如果用户坚持生成大网格， 画布卡顿是预期内的。

关于颜色

网格颜色固定为半透明红 rgba(255,0,0,0.5) + 0.1px 线宽，是设计圈 较通用的"参考线"风格，跟绝大多数设计稿主色不容易冲突。如需换色， 可以生成完后手动选中 grid Frame 内任意 line 改 strokes。

关于 batch_edit 分批

Step 5 必须分批提交并验证。Ardot 单次 batch_edit 上限是 25 op， 本 skill 保守用 20。原因：即使 batch_edit 单次失败会回滚整个 block， 跨 batch 之间的"半成品"风险仍然存在——比如第 3 批失败，前 2 批 已经画进画布了。详见 Ardot Skill 开发指南 2.3 节"batch_edit 弱事务" 小节。
